产品详情

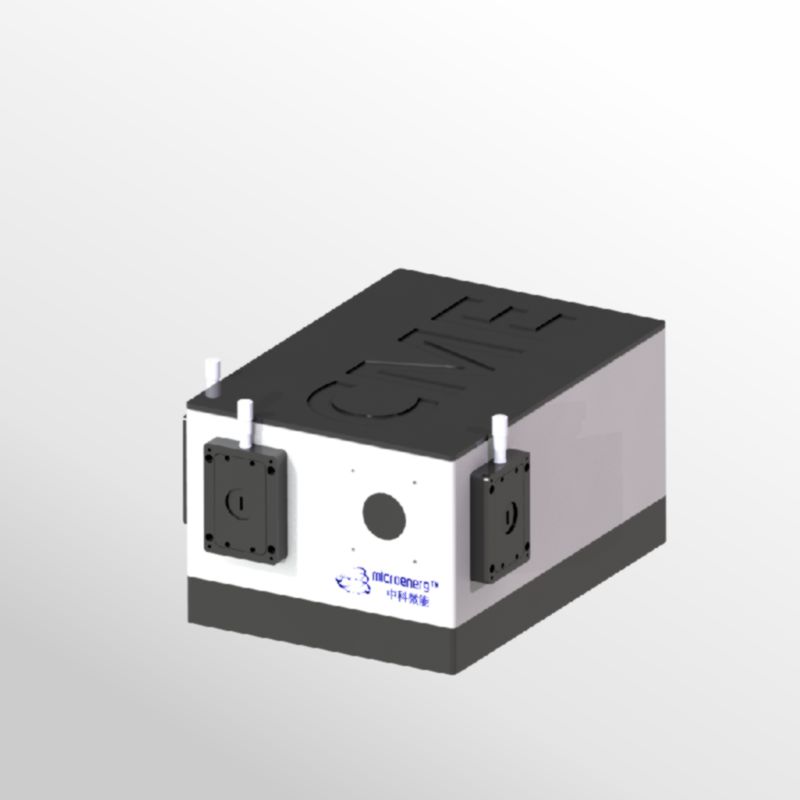

CME-Mo500系列三光栅单色仪特点：
1. 非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
消二次色散设计，有效抑制杂散光
2. 可根据具体需求灵活配置多块光栅
3. RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
4. 入光口可与中科微能各种光源配套使用，可配光纤接口
5. 可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中CME-Mo300/CME-Mo500/CME-Mo750系列光谱仪具有两个可选出光口位置
6. 精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
7. 狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长
8. 配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
9. 选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
10. 光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染
CME-Mo500系列三光栅单色仪型号说明：
|
型号 |
特点 |
|
CME-Mo501 |
出、入口垂直分布单色仪，出口安装狭缝 |
|
CME-Mo502 |
出、入口平行分布单色仪，出口安装狭缝 |
|
CME-Mo503 |
双出口单色仪，均安装狭缝，手动切换 |
|
CME-Mo504 |
双出口单色仪，均安装狭缝，电动切换 |
|
CME-Mo504 |
出、入口垂直分布光谱仪，垂直出口安装CCD |
|
CME-Mo505 |
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，手动切换 |
|
CME-Mo506 |
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，电动切换 |
技术参数：
|
焦距(Focal Length) |
500mm |
|
F/# |
F/8 |
|
杂散光(Stray Light) |
5×10-4 |
|
最小步距(Minimum Step) |
0.0023nm |
|
光栅名称（Grating Name） |
光栅S55x55x6 |
|
光栅有效使用面积(Grating Size) |
55mm×55mm |
|
标准配置光栅参数 (Standard 3 Gratings) |
CME-G1200-300（1200g/mm,λp=300nm） CME-G600-750（600g/mm,λp=750nm） CME-G300-1250（300g/mm,λp=1250nm） |
|
狭缝有效尺寸(Slits Size) |
刃口10μm自动保护，宽10μm-3mm可调，高14mm |
|
重量(Weight) |
22kg |
选配光栅：
|
光栅型号 |
线色散(nm/mm) |
准确度 |
重复性 |
分辨率 |
理论光谱 |
机械光谱 |
|
|
|
（nm） |
（nm） |
（nm） |
范围(nm) |
范围(nm) |
|
CME-G2400-250 |
0.8 |
0.1 |
0.05 |
0.03 |
185-500 |
0-550 |
|
CME-G1800-250 |
1.1 |
0.15 |
0.08 |
0.04 |
185-500 |
0-730 |
|
CME-G1800-500 |
|
|
|
|
330-730 |
|
|
CME-G1200-250 |
1.7 |
0.2 |
0.1 |
0.05 |
185-500 |
0-1100 |
|
CME-G1200-300 |
|
|
|
|
200-600 |
|
|
CME-G1200-500 |
|
|
|
|
330-1000 |
|
|
CME-G600-500 |
3.4 |
0.4 |
0.2 |
0.1 |
330-1000 |
0-2200 |
|
CME-G600-750 |
|
|
|
|
500-1500 |
|
|
CME-G600-1000 |
|
|
|
|
660-2000 |
|
|
CME-G600-1250 |
|
|
|
|
830-2200 |
|
|
CME-G300-500 |
6.8 |
0.8 |
0.4 |
0.2 |
330-1000 |
0-4400 |
|
CME-G300-1250 |
|
|
|
|
830-2500 |
|
|
CME-G300-1800 |
|
|
|
|
1200-3600 |
|
|
CME-G300-3000 |
|
|
|
|
2000-4400 |
|
|
CME-G150-4000 |
13.6 |
1.6 |
0.8 |
0.4 |
2600-8000 |
0-8800 |
|
CME-G66-DB |
30.6 |
3.7 |
1.8 |
0.9 |
2500-25000 |
0-20000 |
|
CME-G50-12000 |
41 |
5 |
2.5 |
1.2 |
8000-24000 |
0-26400 |
光路图：
应用软件：
◆ 任意的波长定位功能 任意的波长定位功能使得用户可以自由地定位到目标波长位置，方便用户做定点波长分析。
1. 由选择已安装的光栅进行切换，并可以设定各块光栅的切换位置。
2. 256 个等级的运行速度选择。
3. 波长定位功能 ：目标方式，相对移动方式。
4. 光谱仪调试运行过程中，用户随时可以停止光谱仪的运行。
◆ 滤光片的自动选择功能 在波长扫描过程中，滤光片组会自动选择一档合适的滤光片，使得谱仪能够自动进行多级光谱滤波的功能。
1. 用户可以自由设定滤光片的定位位置。
2. 用户可以自由设定滤光片的工作范围。
◆ 开机自动定位功能 用户可以设定仪器的开机定位位置 ：上次关机的位置或者指定位置。
◆ 光谱扫描功能
3. 能一次控制多台设备即
4. 扫描方案可单光栅、连续光栅或跨光栅对各个波段进行顺序扫描。
5. 扫描方案中起始波长、扫描间隔、终止波长由客户自由设定。
6. 用户可以随时终止扫描状态。
7. 可以对指定波长进行多次采样，测定稳定度。
8. 采集到的数据可同时图谱显示和表格显示。
9. 可以自由地对图谱中的数据曲线可以进行任意地放大和缩小，隐藏和显示。
10. 谱线数据可以直接拷贝然后粘贴到 Excel 中，使用户能够进行更多的***处理功能。
11. 用户可以观察任一曲线上任一点的坐标值。
常用配件（氙灯光源必配）：六档滤光片轮
滤光片轮为光谱仪系列配套产品，可用于消除多级光谱，与我公司生产的系列单色仪/光谱仪配套使用，
在启用状态可自动归零定位，实现扫描过程中的滤光片自动更换，在非启用状态可手动控制。
滤光片轮安装3块长波通滤光片，***档为空，不安装任何滤光片，第二到第四档标准配置滤光片材料分别为ZJB320, CB535, HWB850，使用范围185-1800nm，第五和六档为预留滤光片孔，可以安装任何滤光片。
重量：0.7kg
